大神复刻任天堂NES机箱，外壳成品59元，能插独立显卡

很多粉丝问我咋不写小电脑了？我说内存/硬盘涨上天了，还写个der。但今天，我还是想写一个自己收藏夹里的自制机箱，主打一个赏心悦目，你们也可以涨姿势。

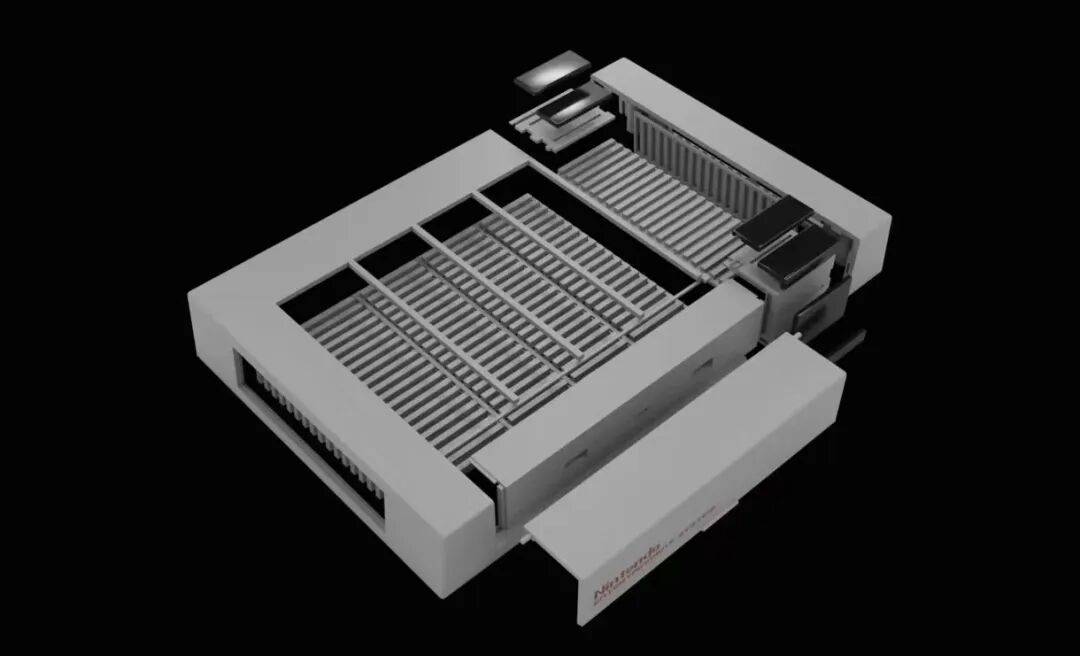

这应该是开源的3D图纸，机箱尺寸是284x204x54mm，容积5.2升，再通过3D打印机制作出来，材料可以用ABS和PETG。

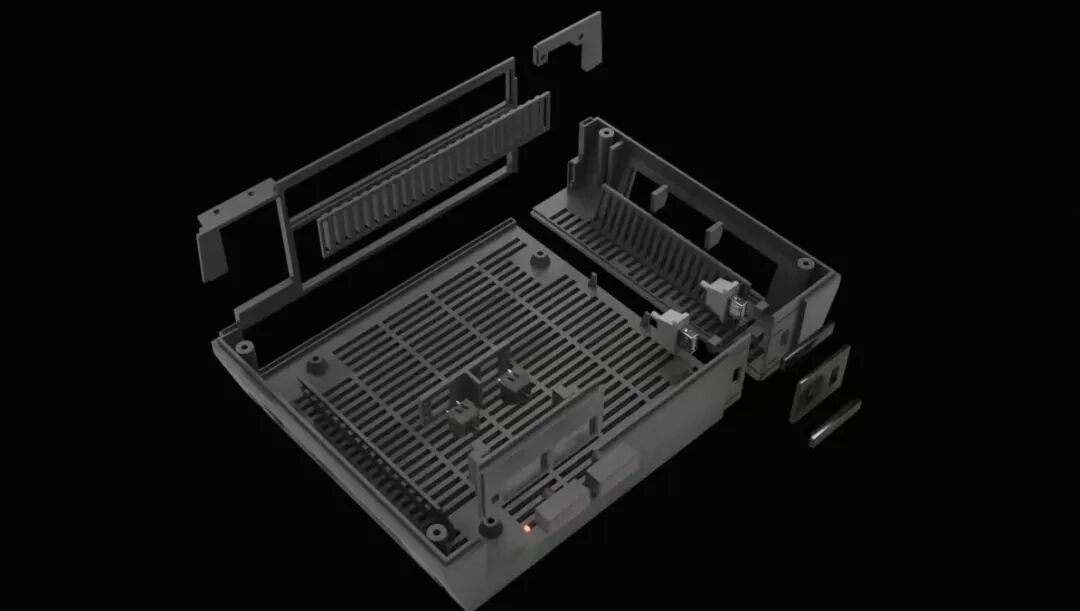

为避免3D打印过程中产生支撑结构，该机箱还被分成多个部件分别打印，然后手动组合拼装，采用M3螺丝和M3螺母。

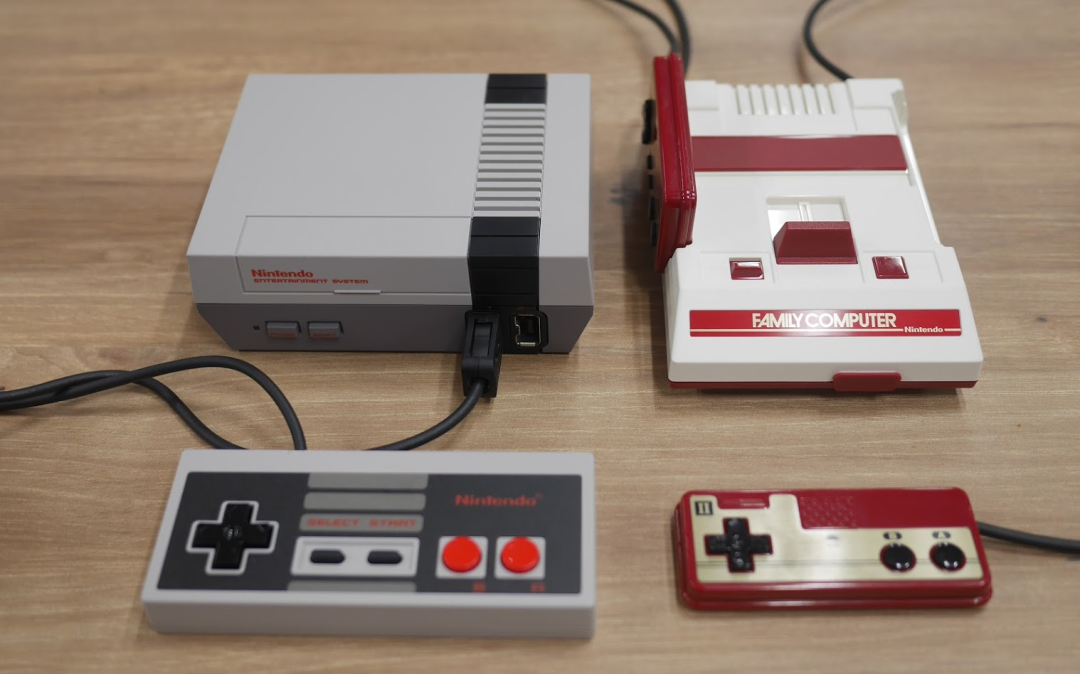

它吸引我的地方，是因为外观复刻了老任的NES游戏机。估计80后都不陌生，这是任天堂1985年在美国发售的FC游戏机，但跟日版不同，它没有采用“红白机”（红色+白色）的涂装和扁平化造型。
美版NES采用了灰/黑色涂装和方盒子造型，美国人是不是就喜欢这种盒子造型？初代XBOX也是类似形状，无非是体积不同。
以下是3D打印的外壳成品：

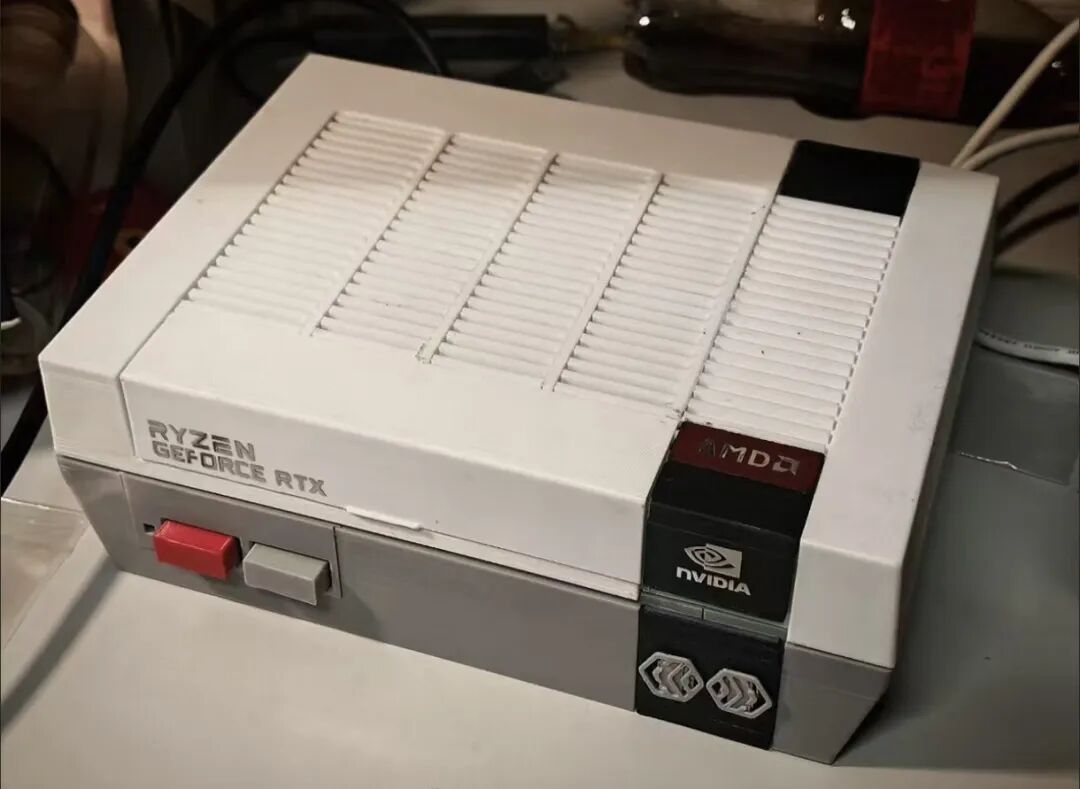

从外观来看，它近乎1比1还原了美版NES游戏机的造型，但把开机键换成了红色，隐约也是“致敬”红白机的意思。右侧贴上英伟达LOGO的贴纸，又增加了PC独有的元素。

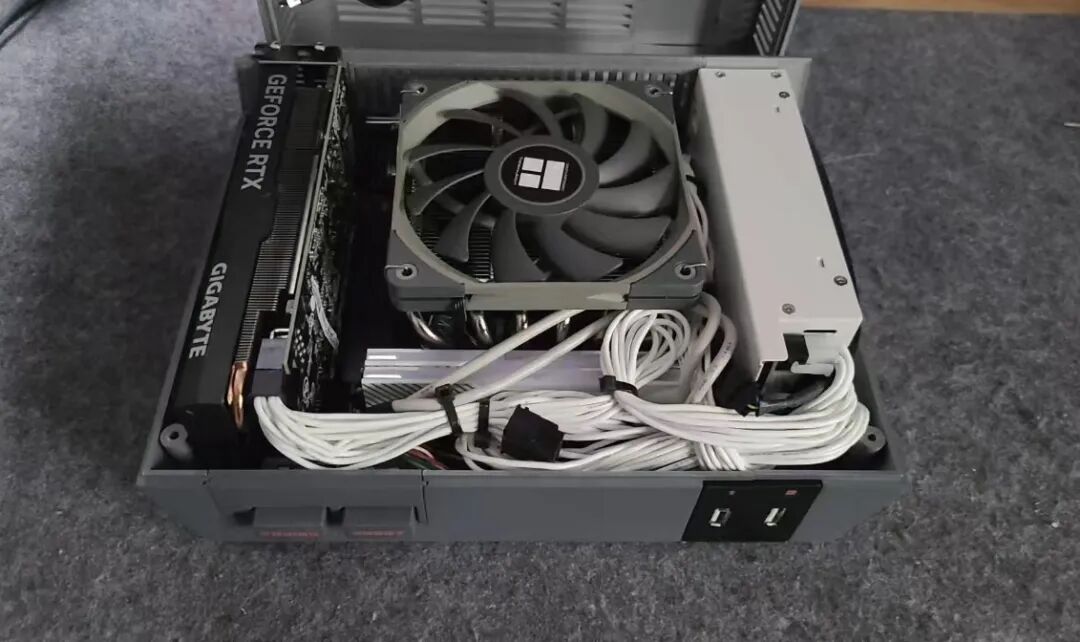

它可以塞下一块ITX主板，外加利民AXP120-X67风扇，还能再塞下一块技嘉RTX 4060半高显卡，并采用Flex电源。整个内部结构相当紧凑，正面还引出了两个USB接口。

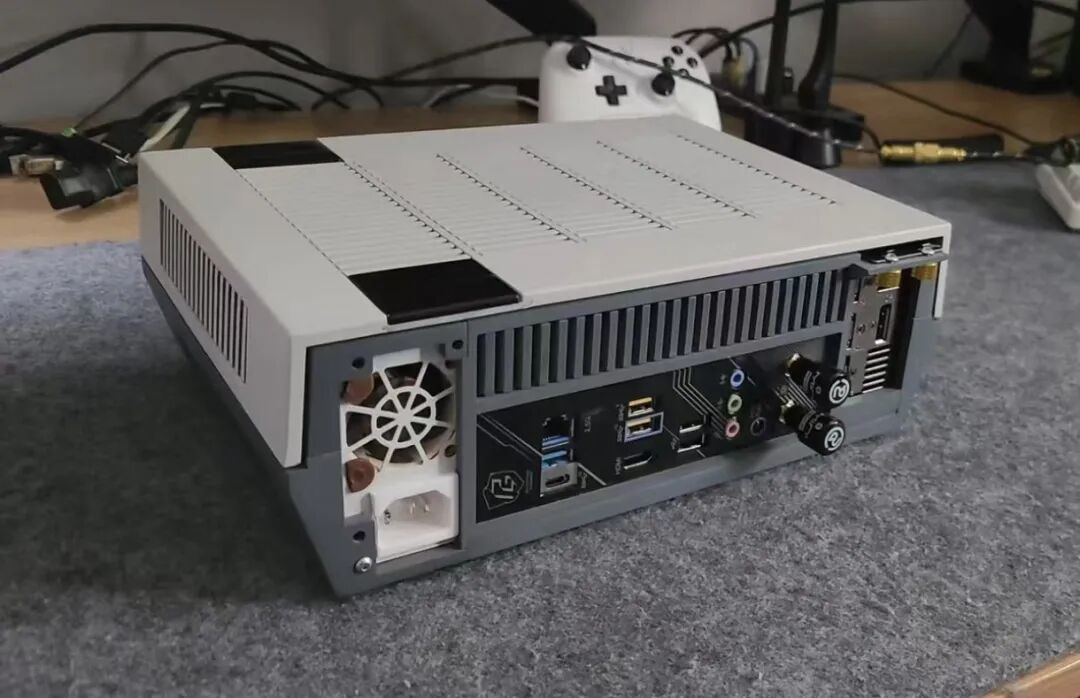

背面接口更加丰富，包含多个USB接口、DP口、HDMI口、音频孔，还预留了无线网卡天线的螺口。此外顶部和两侧预留了大面积散热孔，日常娱乐应该问题不大。

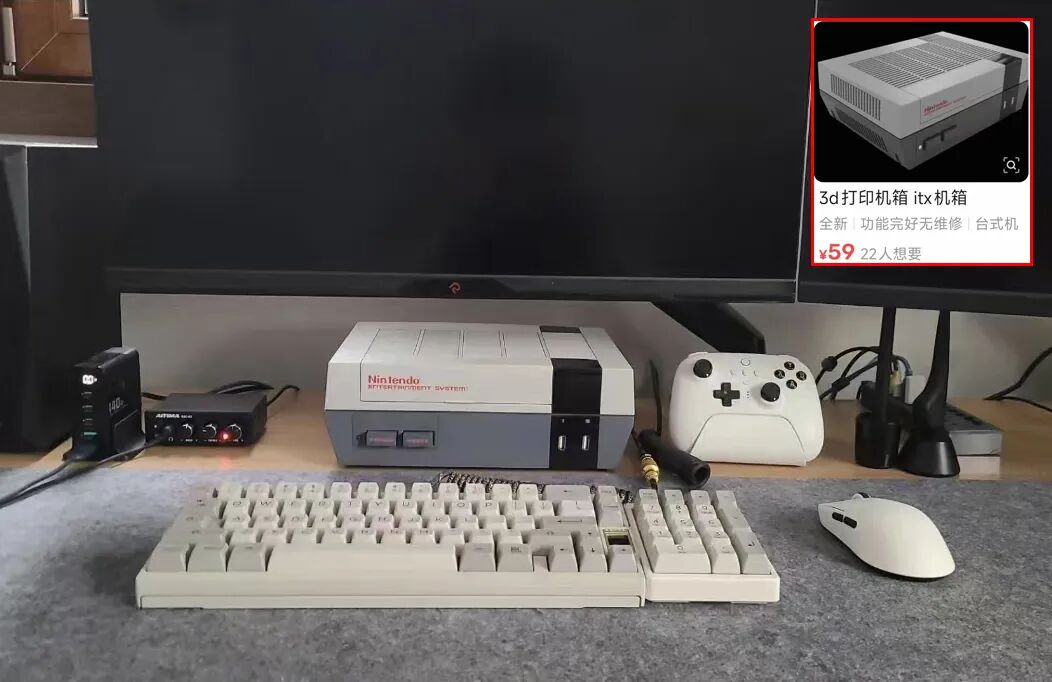

这个3D打印的外壳套件成品59元，还需要自备主板等部件去攒机，但造型真的很漂亮，再搞个红白机手柄玩魂斗罗，那味道一下就上头了。
